Configurer le boîtier TCP Conv

Prérequis organisationnel

La configuration du boîtier TCPConv s'effectue à l'aide de l'outil TCConfig.exe téléchargé préalablement depuis le site Elatec.

Procédure

Pour configurer les boîtiers Elatec :

  1. double-cliquez sur le fichier TCConfig.exe :

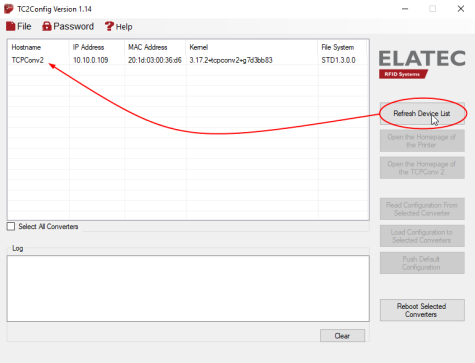

  2. le ou les boîtiers connectés au réseau s'affichent dans la liste Devices de l'interface :
    .

Seuls les boîtiers TCPConv connectés au réseau local sont affichés dans la liste et peuvent donc être configurés à l'aide de TCConfig.

TCConfig cherche les boîtiers TCPConv par broadcast UDP broadcast. Meme les boîtiers TCPConv qui n'ont pas été configurés correctement seront trouvés et affichés..

  1. cliquez sur le bouton Configuration ;

  2. dans la boîte Login, saisissez :

    • Name : le nom de l'administrateur qui sera habilité à configurer le boîtier ;

    • Password : le mot de passe de l'administrateur qui sera habilité à configurer le boîtier.

Par défaut, le nom de l'administrateur est "admin" et le champ corrrespondant au mot de passe peut rester vide.

  1. cliquez sur le bouton OK pour enregistrer le nom de l'administrateur ainsi que son mot de passe :

TCPConv supprime les informations de connexion après 5 minutes d'inactivité. Au-delà de ce délai, l'administrateur doit donc s'authentifier de nouveau.

  1. dans l'interface Configuration > onglet Network, remplissez les champs suivants :

  • Name : saisissez le nom du boîtier. Non-utilisé par Watchdoc, ce nom sert principalement à faciliter les tâches de maintenance. Le nom est limité à 16 caractères (ou moins si ces caractères sont accentués).

  • Address : indiquez l'adresse IP fixe utiliséecomme BoxId dans la configuration de la file d'impression Watchdoc ;

  • Network mask : indiquez le masque réseau dans lequel est situé le boîtier TCPConv ;

  • Gateway : indiquez la passerelle par laquelle passe le boîtier si c'est le cas.



N'utilisez pas le mode DHCP, sauf s'il existe une réservation d'adresse fixe pour les périphériques TCPConv.

  1. dans l'interface Configuration > onglet USB, remplissez les champs suivants relatifs au boîtier USB:

  • TCP Client : cochez la case pour indiquer que le boîtier est un client TCP ;

  • Remote IP Address : indiquez l'addresse IP du serveur Watchdoc® ;

  • Remote Port : indiquez 5752 comme numéro de port ;

  • Connect if data available et Connect on any character : cochez les cases ;

  • Disconnect timeout : indiquez dans ce champ le délai au-delà duquel le boitier se déconnecte. Par défaut, ce délai est fixé à 5 minutes.



  1. une fois la configuration terminée, cliquez sur OK pour l'enregistrer.

    → Les opérations réalisées s'affichent alors dans une fenêtre.



  1. redémarrez le boîtier pour que la nouvelle configuration soit appliquée :

  • mettez le boîtier hors tension puis rallumez-le ;

  • appuyez sur le bouton Reset du boîtier, puis sur le bouton Search ;

  • cliquez sur le bouton Restart de l'interface de configuration
